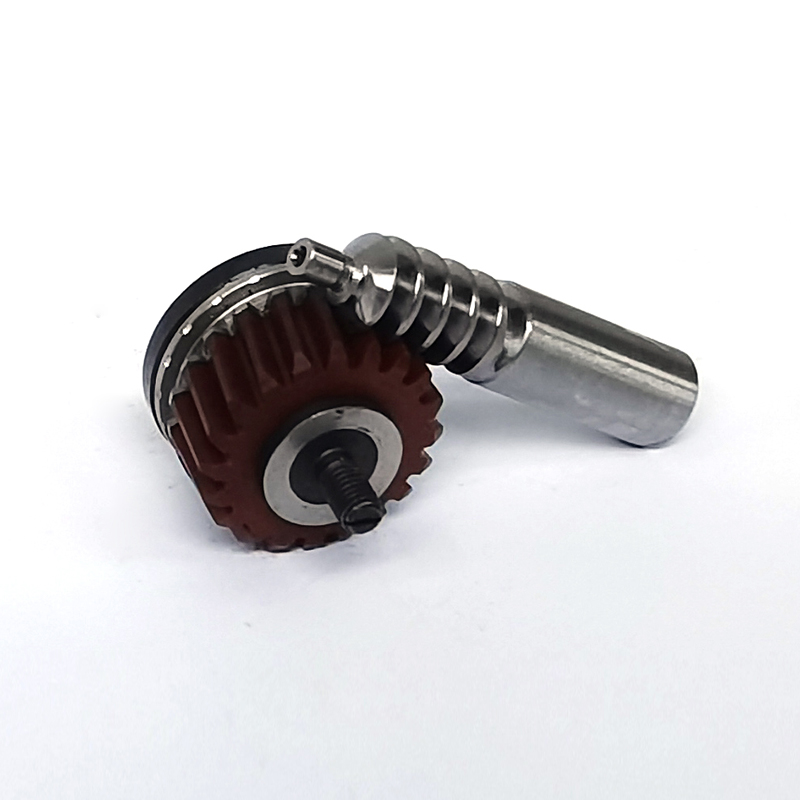

蜗轮蜗杆传动的自锁特性是其核心功能优势之一,其本质是通过几何参数与摩擦条件的协同作用实现运动单向传递的力学锁定机制。以下从理论模型、设计参数、材料影响及工程应用角度进行系统解析:
一、自锁力学原理
1. 几何约束方程
- 导程角临界条件:γ ≤ arctan(μ/cosα_n)
(γ:蜗杆导程角,μ:摩擦系数,α_n:法向压力角)
- 当量摩擦角计算**:ρ_v = arctan(μ/cosα_n)
(当γ ≤ ρ_v时系统自锁)
2. 效率模型
- 自锁状态传动效率:η = (tanγ)/(tan(γ+ρ_v)) < 50%
- 典型值范围:单头蜗杆η≈30-40%,双头蜗杆η≈50-60%
二、关键设计参数
3. 导程角控制
| 蜗杆类型 | 导程角范围 | 自锁能力 | 效率范围 |
| 单头蜗杆 | 3.5°-5° | 强自锁 | 30-40% |
| 双头蜗杆 | 7°-15° | 不自锁 | 50-70% |
| 渐开线蜗杆 | 10°-25° | 不自锁 | 70-85% |
4. 摩擦系数影响因素
- 材料配对:青铜蜗轮/淬硬钢蜗杆 μ=0.04-0.08
- 润滑状态:脂润滑μ↑30%,油膜润滑μ↓50%
- 表面粗糙度:Ra0.4→0.1可使μ降低40%
三、材料与工艺强化
5. 先进材料体系
- 蜗杆:20CrMnTi渗碳淬火(HRC58-62)
- 蜗轮:ZCuSn10P1离心铸造(σ_b≥220MPa)
- 表面处理:蜗杆TD处理(VC涂层,μ降低至0.03)
6. 精密制造要求
- 蜗杆螺旋线误差:≤0.005mm/100mm
- 蜗轮齿距累积误差:≤7级精度(GB/T10089)
- 装配侧隙控制:0.08-0.16mm(C3级配合)
四、工程应用案例
7. 起重机械
- 标准配置:模数m=8,传动比i=40,额定扭矩2.5kN·m
- 安全系数:制动工况下自锁力矩储备系数≥1.5
8. 机床分度系统
- 精度要求:重复定位误差≤15"
- 消隙结构:双导程蜗杆+预紧装置
9. 电梯曳引机
- 安全标准:EN81-20规定断电自锁下滑量<10mm
- 热平衡设计:油池温度控制在70℃以下
五、失效模式与改进
10. 自锁失效分析
- 振动导致微观滑移:需提高系统刚度(K≥1×10^8 N/m)
- 温升引起μ下降:加强散热(散热片面积>0.8m²/kW)
- 磨损造成γ增大:设置磨损补偿机构
11. 可靠性提升方案
- 复合传动设计:蜗杆+制动器双保险
- 状态监测系统:安装扭矩传感器(精度±0.5%FS)
- 智能润滑控制:根据负载自动调节油量
行业数据:采用优化设计的蜗轮蜗杆传动系统,在起重设备中可实现>10^5次循环无自锁失效。某型号电梯曳引机通过蜗杆TD涂层处理,使摩擦系数稳定性提升60%,年故障率下降至0.03次/台。在精密转台应用中,采用双导程蜗杆配合预紧结构,可将反向间隙控制在2μm以内。
